ویژگی‌های سنسور جک پنوماتیک ایرتک

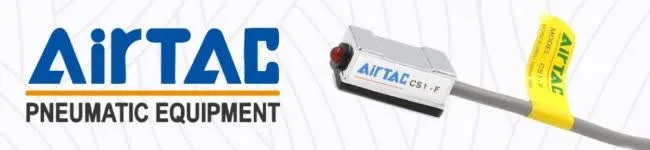

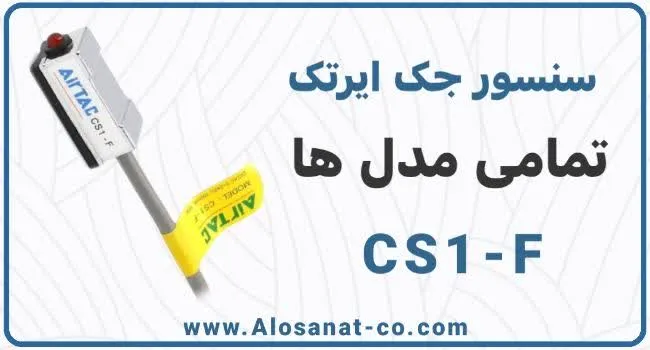

سنسور جک پنوماتیک ایرتک مدل‌های CS1-F و CS1-U به عنوان سنسورهای مغناطیسی مجاورت برای جک‌های پنوماتیک کامپکت، چهارمیل و قلمی شناخته می‌شوند. این سنسورها از نوع سوئیچ REED بوده و با بهره‌گیری از میدان مغناطیسی، موقعیت پیستون داخل سیلندر پنوماتیک را به صورت دقیق شناسایی می‌کنند. یکی از مهم‌ترین ویژگی‌های این سنسورها، بهره‌مندی از استاندارد IP67 است که آن‌ها را در برابر نفوذ گرد و غبار و آب محافظت می‌کند و امکان استفاده در محیط‌های صنعتی با شرایط سخت را فراهم می‌آورد.
طراحی کابل دو سیم با رنگ‌های قهوه‌ای (مثبت) و آبی (منفی) و قطر 2.6 میلی‌متر، به همراه LED قرمز برای نمایش وضعیت سنسور، از دیگر مزایای این محصولات است. همچنین این سنسورها قابلیت کار در بازه دمایی از منفی 10 تا مثبت 70 درجه سانتی‌گراد را دارا بوده و عمر مفید آن‌ها بیش از 10 میلیون بار عمل سوئیچینگ گزارش شده است.
نقش سنسور جک مگنتی ایرتک
در جک‌های پنوماتیک، به خصوص جک‌های کامپکت، چهارمیل و قلمی، کنترل دقیق کورس حرکت پیستون اهمیت فوق‌العاده‌ای دارد. استفاده از سنسور جک مگنتی ایرتک، مانند مدل‌های CS1-F و CS1-U، این امکان را فراهم می‌کند که موقعیت پیستون در هر لحظه با دقت بالا پایش شود و سیستم‌های کنترلی بتوانند عملکرد بهینه‌ای را تضمین کنند.
برای جک‌های کامپکت مانند سری SDA، سنسور CS1-J که هم‌خانواده این مدل‌ها است، بهترین گزینه محسوب می‌شود. در جک‌های چهارمیل، مدل CS1-U به دلیل تطابق ابعادی و ویژگی‌های فنی، بیشترین سازگاری را دارد و برای جک‌های قلمی نیز سنسورهای CS1-S و CS1-M پیشنهاد می‌شوند. این تنوع مدل‌ها، انعطاف بالایی را در انتخاب سنسور با توجه به نوع جک به کاربران می‌دهد.
مقایسه سنسورهای جک ایرتک با سنسورهای بازار
سنسور جک مگنتی ایرتک در مقایسه با سنسورهای مشابه متفرقه بازار، از لحاظ کیفیت ساخت و عمر مفید در جایگاه بالاتری قرار دارد. سنسورهای چینی با برندهای متفرقه زیادی هستند و با قیمت اقتصادی و دقت قابل قبول، گزینه‌ای مناسب برای پروژه‌های صنعتی با بودجه محدود هستند، اما سنسورهای ایرتک با داشتن استاندارد IP67 و چرخه عمر بالاتر، بیشتر برای کاربری‌های صنعتی با نیاز به دوام و اطمینان بالا توصیه می‌شوند.
| ویژگی | سنسور جک مگنتی ایرتک (CS1-F / CS1-U) | سنسورهای متفرقه |
|---|---|---|
| استاندارد محافظتی | IP67 (ضد گرد و غبار و آب) | IP65 (مقاوم در برابر گرد و غبار و پاشش آب) |
| نوع سنسور | سوئیچ REED (مغناطیسی) | مگنتی با فناوری مغناطیسی پیشرفته |
| دمای کاری | -10 تا +70 درجه سانتی‌گراد | -5 تا +70 درجه سانتی‌گراد |
| طول عمر | بیش از 10 میلیون بار سوئیچینگ | عالی ولی کمتر از ایرتک |
| ولتاژ کاری | 5~240 ولت AC/DC | مولتی ولت 5 تا 240 ولت AC/DC |
| چراغ LED | دارد (قرمز) | دارد |
| قیمت | متوسط به بالا (کیفیت بالا) | مناسب و اقتصادی |
| انتخاب بستگی به نیاز مشتری و شرایط کاری دارد؛ برای پروژه‌های حساس و طولانی مدت، ایرتک توصیه می‌شود. | ||
کاربردهای عملی سنسور جک ایرتک چگونه است؟
در عملیات صنعتی که نیاز به دقت و کنترل موقعیت پیستون جک قلمی وجود دارد، سنسور جک قلمی ایرتک با مدل‌های CS1-S و CS1-M به دلیل کیفیت بالای ساخت و دقت سنسور مغناطیسی Airtac، بسیار کاربردی است. این سنسورها با داشتن دو سیم و LED جهت نمایش وضعیت، امکان نصب آسان روی جک‌های قلمی استیل و آلومینیوم را فراهم می‌کنند و به اپراتور امکان کنترل بهینه را می‌دهند.
در جک‌های چهارمیل که به دلیل ساختار مهندسی متفاوت و ابعاد خاص، نیاز به سنسورهایی با اندازه و شکل مناسب دارند، مدل CS1-U از سنسورهای ایرتک بهترین گزینه است. این سنسور به طور خاص برای جک‌های چهارمیل طراحی شده و با توجه به دوام بالا و مقاومت محیطی، انتخاب ایده‌آل در صنایع مختلف به شمار می‌رود.
نکات سنسور مغناطیسی Airtac
برای بهره‌گیری بهتر از سنسور مغناطیسی Airtac در جک‌های کامپکت، چهارمیل و قلمی، چند نکته مهم در نصب و نگهداری باید رعایت شود:
- تراز محوری مناسب: سنسور باید در راستای محوری با میدان مغناطیسی جک نصب شود تا عملکرد دقیق و بدون خطا داشته باشد.
- محافظت در برابر ضربه و لرزش: با توجه به شرایط کاری صنعتی، استفاده از پوشش‌های محافظ یا نصب در محل‌هایی که کمتر در معرض ضربه هستند، عمر سنسور را افزایش می‌دهد.
- بررسی اتصال الکتریکی: اطمینان از اتصال صحیح کابل‌های قهوه‌ای و آبی به منابع ولتاژ و زمین برای عملکرد درست سنسور حیاتی است.
- پاکسازی دوره‌ای سنسور: تمیز کردن سنسور از گرد و غبار و آلودگی‌ها به خصوص در محیط‌های صنعتی پر گرد و غبار، موجب حفظ دقت و عمر سنسور می‌شود.
- کنترل وضعیت LED: مشاهده LED قرمز روی سنسور در حین کار، تضمین کننده عملکرد صحیح سنسور است.
انواع سنسور جک پنوماتیک ایرتک و کدها
شرکت ایرتک مجموعه متنوعی از سنسورهای جک پنوماتیک ارائه می‌دهد که برای انواع مختلف جک‌ها مناسب هستند:
- سنسور جک کامپکت ایرتک (CS1-J): مناسب برای سیلندرهای کامپکت پنوماتیک مانند سری SDA، طراحی جمع و جور و عملکرد دقیق.
- سنسور جک چهارمیل ایرتک (CS1-U): سازگار با سیلندرهای چهارمیل و جک‌های با ساختار مهندسی خاص، با کیفیت و دوام بالا.
- سنسور جک قلمی ایرتک (CS1-S و CS1-M): طراحی ویژه برای جک‌های قلمی استیل و آلومینیوم، ارائه دقت بالای تشخیص موقعیت.
- سنسور جک پروفیلی ایرتک (CS1-G): برای جک‌های پروفیلی و استانداردهای خاص ژاپنی و اروپایی کاربرد دارد.
این تنوع مدل‌ها باعث شده تا کاربران در صنایع مختلف بتوانند با انتخاب درست، هماهنگی کامل بین سنسور و جک داشته باشند و بهینه‌ترین عملکرد را از سیستم پنوماتیکی خود دریافت کنند.
