اکچویتور اکوایر Ecoair

اکچویتور پنوماتیک اکوایر Ecoair

Ecoair Pneumatic Actuator

Company: Ecoair
Model Code: EA
Country: China
Feature: Pneumatic

بنر تماس فوتر
شرایط محصول در موبایل

توضیحات

معرفی اکچویتور پنوماتیک اکوایر

اکچویتور اکوایر (Ecoair) یکی از انواع اکچویتورهای پنوماتیک دورانی است که به دلیل کیفیت ساخت بالا، دقت عملکردی مناسب و قابلیت اطمینان بالا در صنایع مختلف کاربرد گسترده‌ای دارد. این عملگر پنوماتیک اکوایر برای باز و بسته کردن انواع شیرهای ربع گرد مانند شیرهای توپی و پروانه‌ای استفاده می‌شود و از نیروی هوای فشرده برای ایجاد حرکت چرخشی ۰ تا ۹۰ درجه بهره می‌برد. کاربردهای این اکچویتور شامل صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی، آب و فاضلاب، نیروگاه‌ها و سیستم‌های اتوماسیون صنعتی است. با استفاده از این عملگر پنوماتیک اکوایر، راندمان سیستم‌های کنترلی افزایش می‌یابد و هزینه‌های نگهداری کاهش می‌یابد.

خرید و قیمت اکچویتور اکوایر Ecoair

ویژگی‌های فنی اکچویتور پنوماتیک Ecoair

عملگر پنوماتیک اکوایر بر اساس سیستم دابل اکت (Double Acting) طراحی شده که امکان عملکرد دوگانه را فراهم می‌کند. این اکچویتور پنوماتیک قابلیت چرخش ۰ تا ۹۰ درجه را دارد و بدنه آن از آلومینیوم مقاوم در برابر خوردگی ساخته شده است. دمای کاری این دستگاه بین ۲۰- تا ۸۰ درجه سانتی‌گراد است، که باعث می‌شود در شرایط محیطی متنوع قابل استفاده باشد. همچنین، گشتاور خروجی این اکچویتور پنوماتیک به گونه‌ای طراحی شده که در فشار ۳ بار حداقل ۲۱ نیوتن متر و در فشار ۸ بار تا ۵۶ نیوتن متر گشتاور تولید می‌کند.

این ویژگی‌ها به اکچویتور اکوایر امکان می‌دهد تا در سیستم‌هایی که نیاز به کنترل دقیق و قابل اعتماد دارند، عملکرد مطلوبی داشته باشد. جدای از این، تعویض قطعات در این اکچویتورها به سادگی انجام می‌شود که مزیتی مهم در کاهش زمان توقف و تعمیرات است.

جدول فنی اکچویتور اکوایر با کد فنی محصولات

کد فنی مدل سایز (میلی‌متر) عملکرد گشتاور در ۳ بار (نیوتن متر) گشتاور در ۸ بار (نیوتن متر) دمای کاری (درجه سانتی‌گراد) جنس بدنه
AT-32DA اکچویتور پنوماتیک Ecoair 32 Double Acting 21 56 -20 تا 80 آلومینیوم مقاوم
AT-105DA اکچویتور پنوماتیک Ecoair 105 Double Acting 21 56 -20 تا 80 آلومینیوم مقاوم
AT-125DA اکچویتور پنوماتیک Ecoair 125 Double Acting 21 56 -20 تا 80 آلومینیوم مقاوم
AT-140DA اکچویتور پنوماتیک Ecoair 140 Double Acting 21 56 -20 تا 80 آلومینیوم مقاوم
AT-160DA اکچویتور پنوماتیک Ecoair 160 Double Acting 21 56 -20 تا 80 آلومینیوم مقاوم

مزایای استفاده از اکچویتور Ecoair

عملگر پنوماتیک اکوایر با توجه به طراحی دقیق و کیفیت ساخت بالا، مزایای متعددی را برای صنایع مختلف فراهم می‌کند. از جمله مهم‌ترین مزایا می‌توان به موارد زیر اشاره کرد:

  • افزایش کارایی و دقت کنترل: اکچویتور اکوایر با تولید گشتاور مناسب و حرکت دقیق، امکان کنترل بهینه جریان سیال را ایجاد می‌کند.
  • صرفه‌جویی در انرژی: استفاده از نیروی هوای فشرده به عنوان منبع انرژی سبب کاهش مصرف انرژی نسبت به سایر انواع عملگرها می‌شود.
  • قابلیت اطمینان در شرایط سخت: بدنه مقاوم در برابر خوردگی و تحمل دمای کاری گسترده، آن را برای محیط‌های صنعتی سخت مناسب می‌سازد.
  • سهولت نصب و نگهداری: طراحی مدولار و امکان تعویض آسان قطعات، موجب کاهش هزینه‌های تعمیرات و زمان توقف سیستم می‌شود.
  • انعطاف‌پذیری در کاربردها: اکچویتور پنوماتیک اکوایر در طیف وسیعی از صنایع با انواع شیرآلات ربع گرد قابل استفاده است.

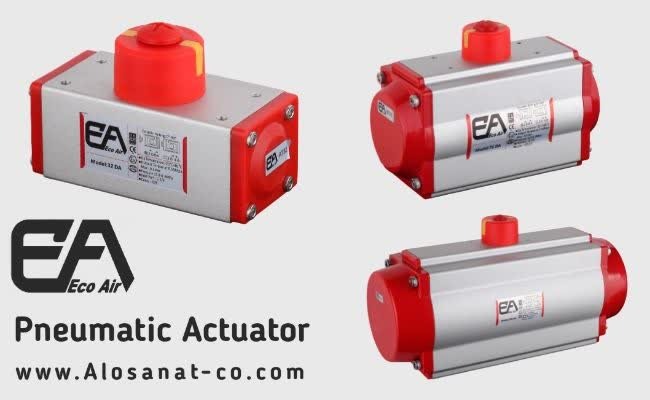

اکچویتور ecoair

نکات مهم در انتخاب و نصب عملگر پنوماتیک اکوایر

برای بهره‌برداری بهینه از اکچویتور EA، انتخاب دقیق مدل و سایز اکچویتور بر اساس نیاز سیستم الزامی است. در این راستا پارامترهایی مانند مقدار گشتاور لازم، نوع شیر و فضای نصب باید به دقت بررسی شوند. به عنوان مثال، اگر شیر با سایز بالاتر و نیاز به گشتاور بیشتر دارید، باید مدل‌هایی با سایز بزرگ‌تر مانند AT-160DA را انتخاب کنید.

همچنین، توجه به دمای کاری محیط و فشار هوای ورودی از اهمیت بالایی برخوردار است. اکچویتورهای پنوماتیک اکوایر با محدوده دمای کاری بین -۲۰ تا ۸۰ درجه سانتی‌گراد می‌توانند در اکثر شرایط محیطی صنعتی عملکرد قابل قبولی ارائه دهند.

نصب صحیح شامل اتصال دقیق پورت‌های هوای ورودی از نوع G1/4 و اطمینان از عدم نشتی هوا در سیستم است. همچنین، تنظیم زاویه Travel به ۹۰ درجه باید مطابق با نیاز شیر و سیستم کنترلی انجام شود. استفاده از تجهیزات جانبی مانند پوزیشنرها و شیرهای برقی می‌تواند کنترل دقیق‌تر اکچویتور را امکان‌پذیر سازد.

اجزای اصلی عملگر پنوماتیک اکوایر

اکچویتور پنوماتیک اکوایر از اجزای کلیدی متعددی تشکیل شده است که هر کدام نقش مهمی در عملکرد کلی دستگاه ایفا می‌کنند. از جمله این اجزا می‌توان به موارد زیر اشاره کرد:

  • بدنه (Housing): ساخته شده از آلومینیوم مقاوم که وزن سبک و استحکام بالایی دارد.
  • پیستون‌ها: که با فشار هوای ورودی حرکت چرخشی را ایجاد می‌کنند.
  • شفت اصلی: انتقال حرکت چرخشی به شیر ربع گرد.
  • فنرهای داخلی: در مدل‌های فنر برگشت برای بازگشت خودکار اکچویتور به موقعیت اولیه کاربرد دارند (در مدل Double Acting این فنرها وجود ندارند).
  • کانکشن‌های ورودی هوا: پورت با سایز استاندارد G1/4 برای اتصال به منابع هوای فشرده.
  • پیچ تنظیم و نشانگر موقعیت: برای تنظیم دقیق زاویه چرخش و نمایش وضعیت اکچویتور.

نحوه عملکرد اکچویتور اکوایر بر اساس فشار هوای ورودی است که با وارد کردن فشار به پیستون‌ها، شفت اصلی را به چرخش در می‌آورد. در مدل دابل اکت، فشار هوا در دو طرف پیستون به صورت متناوب وارد می‌شود تا حرکت چرخشی کامل انجام گیرد. این مکانیزم باعث می‌شود که اکچویتور با دقت بالا و سرعت مناسب، شیر را باز یا بسته کند.

نکات فنی و استانداردهای مرتبط با اکچویتور پنوماتیک اکوایر

اکچویتور Ecoair دارای گواهی ISO و استانداردهای بین‌المللی است که تضمین‌کننده کیفیت و ایمنی عملکرد آن در شرایط صنعتی می‌باشد. این دستگاه با رعایت اصول فنی، امکان کارکرد در دماهای بین -۲۰ تا ۸۰ درجه سانتی‌گراد و فشار هوای ۳ تا ۸ بار را دارد. همچنین، استفاده از متریال آلومینیوم در بدنه، باعث می‌شود دستگاه در برابر خوردگی و شرایط محیطی نامساعد مقاوم باشد.

در انتخاب اکچویتور پنوماتیک اکوایر باید به مواردی مانند نوع شیر، زاویه چرخش مورد نیاز، فشار کاری سیستم و دمای محیط توجه داشت. استفاده از این عملگر پنوماتیک اکوایر در سیستم‌های اتوماسیون صنعتی باعث افزایش دقت کنترل و بهبود راندمان کلی تجهیزات می‌شود.
