در سیستم‌های پنوماتیک، کنترل دقیق جریان هوای فشرده نقش حیاتی در عملکرد بهینه تجهیزات ایفا می‌کند و یکی از راهکارهای ساده و موثر برای این کنترل، استفاده از شیرهای دستی پنوماتیک است. این شیرها با طراحی کاربرپسند و مکانیزم‌های مختلفی مانند اهرمی یا گردان، امکان هدایت و تنظیم جریان هوا را به صورت مستقیم و سریع برای اپراتورها فراهم می‌کنند. اگر به دنبال شناخت کامل و جامع انواع شیر دستی پنوماتیکی، از جمله مدل‌های اهرمی، گردان و سایر انواع تخصصی هستید یا قصد خرید شیر کنترل دستی پنوماتیک با بهترین قیمت و کیفیت را دارید، این مطلب راهنمای جامعی برای شماست. در ادامه با ویژگی‌ها، انواع، کاربردها و نکات مهم انتخاب شیر دستی پنوماتیک آشنا می‌شوید تا بتوانید بهترین گزینه را متناسب با نیاز سیستم خود انتخاب نمایید. این مقاله به صورت کامل‌تر و جامع‌تر نسبت به رقبا، به بررسی انواع شیرهای دستی پنوماتیک با اطلاعات فنی دقیق می‌پردازد و به شما کمک می‌کند تا انتخابی هوشمندانه و متناسب با نیازهای تخصصی خود داشته باشید.

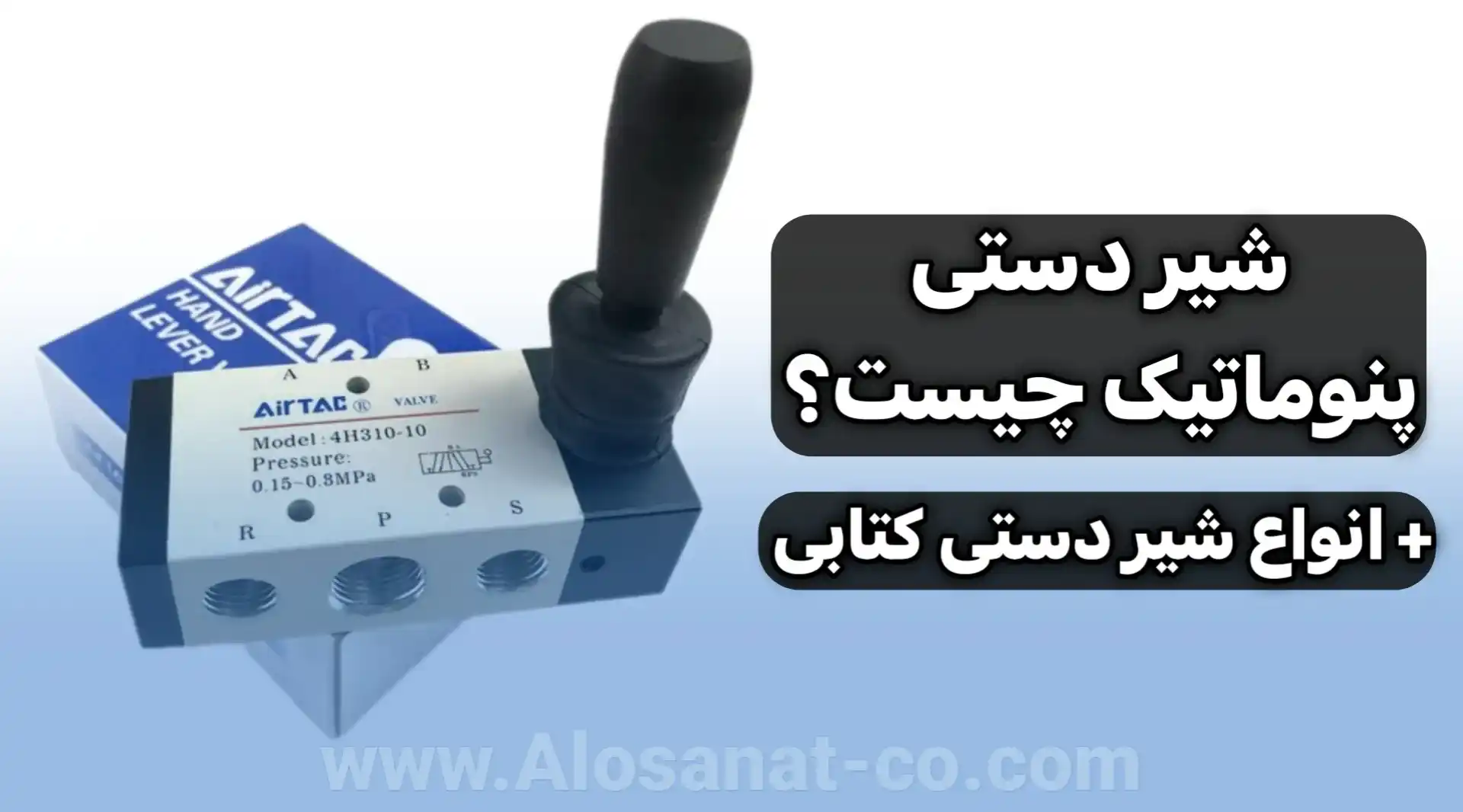

شیر دستی پنوماتیک (Pneumatic Hand Lever Valve) یکی از اجزای کلیدی در سیستم‌های پنوماتیک است که به صورت دستی توسط اپراتور کنترل می‌شود. این شیرها وظیفه هدایت و قطع و وصل جریان هوای فشرده را بر عهده دارند و به وسیله اهرم یا دسته‌های کنترلی، مسیر هوا به سمت عملگرهای پنوماتیک مانند جک‌ها یا سیلندرها را تغییر می‌دهند. به دلیل ساختار ساده و مکانیزم کارکرد دستی، این شیرها دارای تکرارپذیری بالا و قابلیت اطمینان مناسبی هستند و در شرایطی که کنترل دقیق و ایمن به صورت دستی ضرورت دارد، مورد استفاده قرار می‌گیرند.

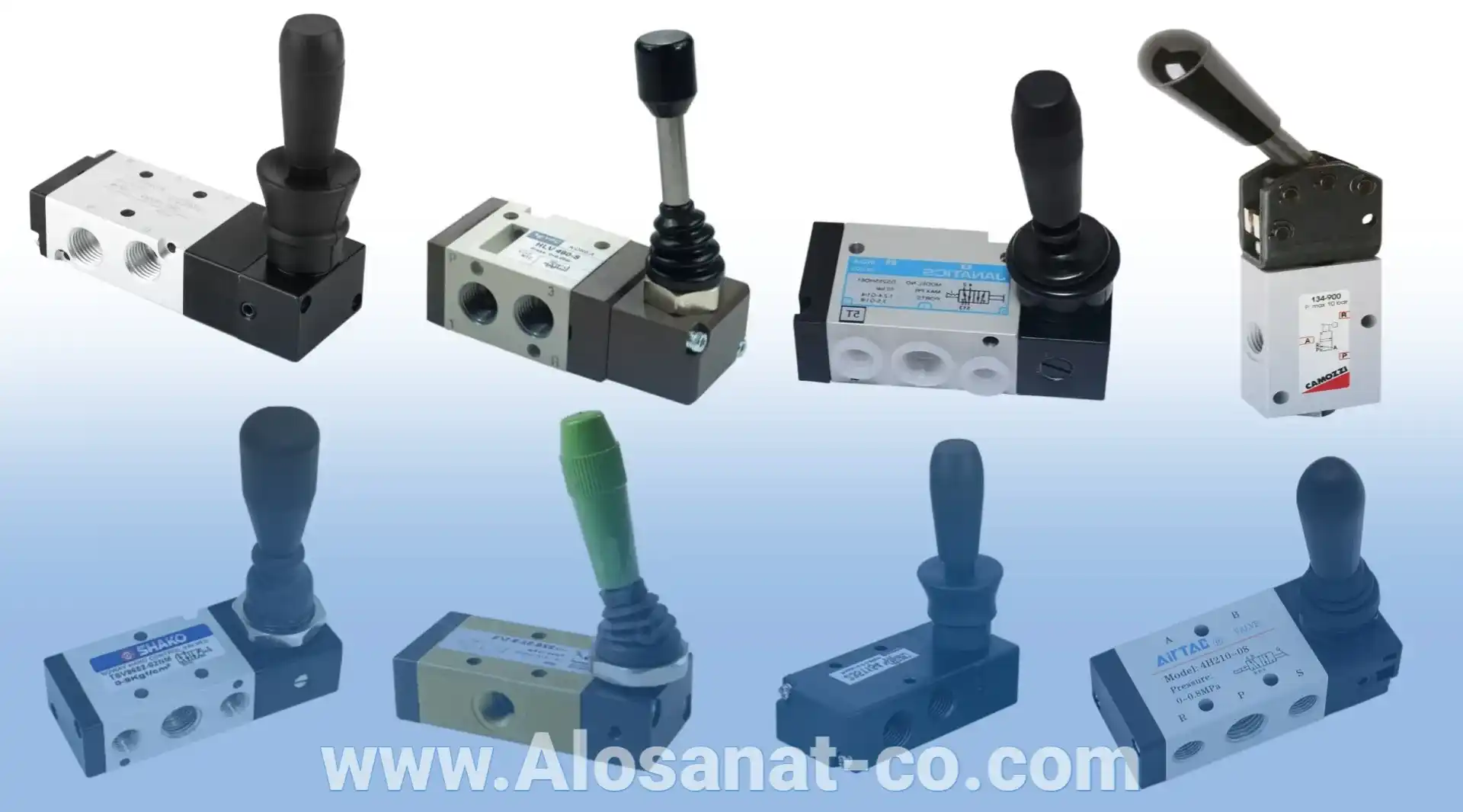

شیرهای دستی پنوماتیک بسته به تعداد پورت‌ها، تعداد حالت‌های کاری، نوع فرمان و ساختار مکانیکی به چند دسته اصلی تقسیم می‌شوند که هر کدام کاربردهای خاص و ویژگی‌های فنی متفاوتی دارند. در ادامه به بررسی جامع و کامل انواع شیر دستی پنوماتیک می‌پردازیم:
این نوع شیر دارای سه پورت است؛ یکی برای ورود هوا، یکی برای خروج به عملگر و دیگری برای تخلیه هوای اضافه. شیرهای 3/2 اغلب برای کنترل ساده جک‌های تک‌طرفه کاربرد دارند و به دلیل ساختار جمع‌وجور، در سیستم‌های محدود و فشرده استفاده می‌شوند. این شیرها معمولاً به صورت اهرمی یا پدالی طراحی می‌شوند و امکان قطع و وصل سریع جریان هوا را فراهم می‌آورند.
شیرهای 5/2 متداول‌ترین نوع شیر دستی پنوماتیک هستند که با پنج پورت و دو حالت کاری، امکان کنترل باز و بسته شدن جک‌ها را در هر دو جهت فراهم می‌کنند. این شیرها به دلیل قابلیت کنترل دوطرفه جک‌ها، در صنایع خودروسازی، اتوماسیون‌های صنعتی و ماشین‌آلات سنگین بسیار پرکاربردند. مدل‌های دستی اهرمی و گردان در این دسته موجودند که هر کدام با توجه به نیاز سیستم و سهولت کاربری انتخاب می‌شوند.
این شیرها دارای پنج پورت و سه حالت کاری هستند و قابلیت نگه داشتن جک در موقعیت دلخواه را دارند. این نوع شیرها برای کاربردهای پیچیده‌تر و زمانی که نیاز به توقف جک در موقعیتی خاص است، به کار می‌روند و کنترل دقیق‌تری را فراهم می‌کنند. حالت میانی این شیرها معمولاً برای حفظ تعادل یا توقف عملگر استفاده می‌شود.
این مدل‌ها که به صورت دستی گردان یا اهرمی طراحی می‌شوند، دارای چهار پورت و دو یا سه حالت کاری هستند. مدل‌های گردان، که به عنوان «شیر دستی تانکی پنوماتیک» هم شناخته می‌شوند، با چرخاندن دسته شیر، مسیر جریان هوا را تغییر می‌دهند و در سایزهای مختلف 1/4، 3/8 و 1/2 اینچ موجودند. این شیرها در سیستم‌هایی که نیاز به کنترل دقیق با حرکت چرخشی دارند، مانند خطوط تولید، سیستم‌های تهویه مطبوع و تجهیزات آزمایشگاهی کاربرد دارند. مدل‌های اهرمی این گروه نیز برای کنترل سریع و مطمئن جریان هوا مناسب هستند.
نوعی شیر دستی که با فشار پا فعال می‌شود و مخصوص کاربردهای خاصی است که نیاز به کنترل بدون استفاده از دست دارند. این شیرها در صنایع بسته‌بندی، مونتاژ و خطوط تولید که اپراتور نیاز به آزادی دست دارد، استفاده می‌شوند. انواع پدالی معمولاً در مدل‌های 3/2 و 5/2 موجودند.
این نوع شیرها دارای بیش از پنج پورت هستند و برای کنترل جریان هوای فشرده در سیستم‌های پیچیده با چندین عملگر کاربرد دارند. معمولاً در ساخت خطوط تولید پیشرفته و سیستم‌های اتوماسیون پیچیده به کار می‌روند و با طراحی دستی اهرمی یا گردان عرضه می‌شوند.
شیر دستی اهرمی پنوماتیک نوعی از شیرهای دستی است که با حرکت اهرم کنترل می‌شود. این نوع شیرها به دلیل راحتی و دقت بالای کنترل، در صنایعی که نیاز به تغییر سریع و مطمئن جریان هوا وجود دارد، استفاده می‌شوند. با حرکت دادن اهرم، اپراتور می‌تواند به سرعت مسیر جریان هوا را قطع یا باز کند و این ویژگی باعث افزایش ایمنی و سرعت عملکرد سیستم می‌شود.
در صنایع خودروسازی، شیر دستی اهرمی پنوماتیک برای کنترل خطوط هوای فشرده به کار می‌رود و در صنایع غذایی نیز به دلیل نیاز به تنظیم دقیق جریان هوا در فرآیندهای بسته‌بندی و انتقال، بسیار کاربردی است. همچنین در سیستم‌های تهویه مطبوع این شیرها نقش مهمی در تنظیم تهویه و کنترل جریان هوا دارند.
شیر دستی گردان پنوماتیک با دسته‌ای چرخشی عمل می‌کند که با چرخاندن آن، مسیر جریان هوا به صورت دقیق تنظیم می‌شود. این مدل شیرها معمولاً بر اساس سایز و نوع فرمان (4/2، 4/3 و سایر مدل‌های چندراهه) دسته‌بندی می‌شوند و در سایزهای 1/4 تا 1/2 اینچ عرضه می‌گردند.
مزیت اصلی شیر دستی گردان پنوماتیک، کنترل نرم و دقیق جریان هوا است که باعث کاهش لرزش و افزایش عمر تجهیزات می‌شود. همچنین این شیرها به خاطر ساختار مقاوم و جنس آلومینیومی یا فولادی، در برابر خوردگی و فشارهای بالا مقاومت خوبی دارند، که آن‌ها را برای استفاده در محیط‌های صنعتی سخت‌گیرانه مانند نفت و گاز، پتروشیمی و صنایع فولاد مناسب می‌سازد.

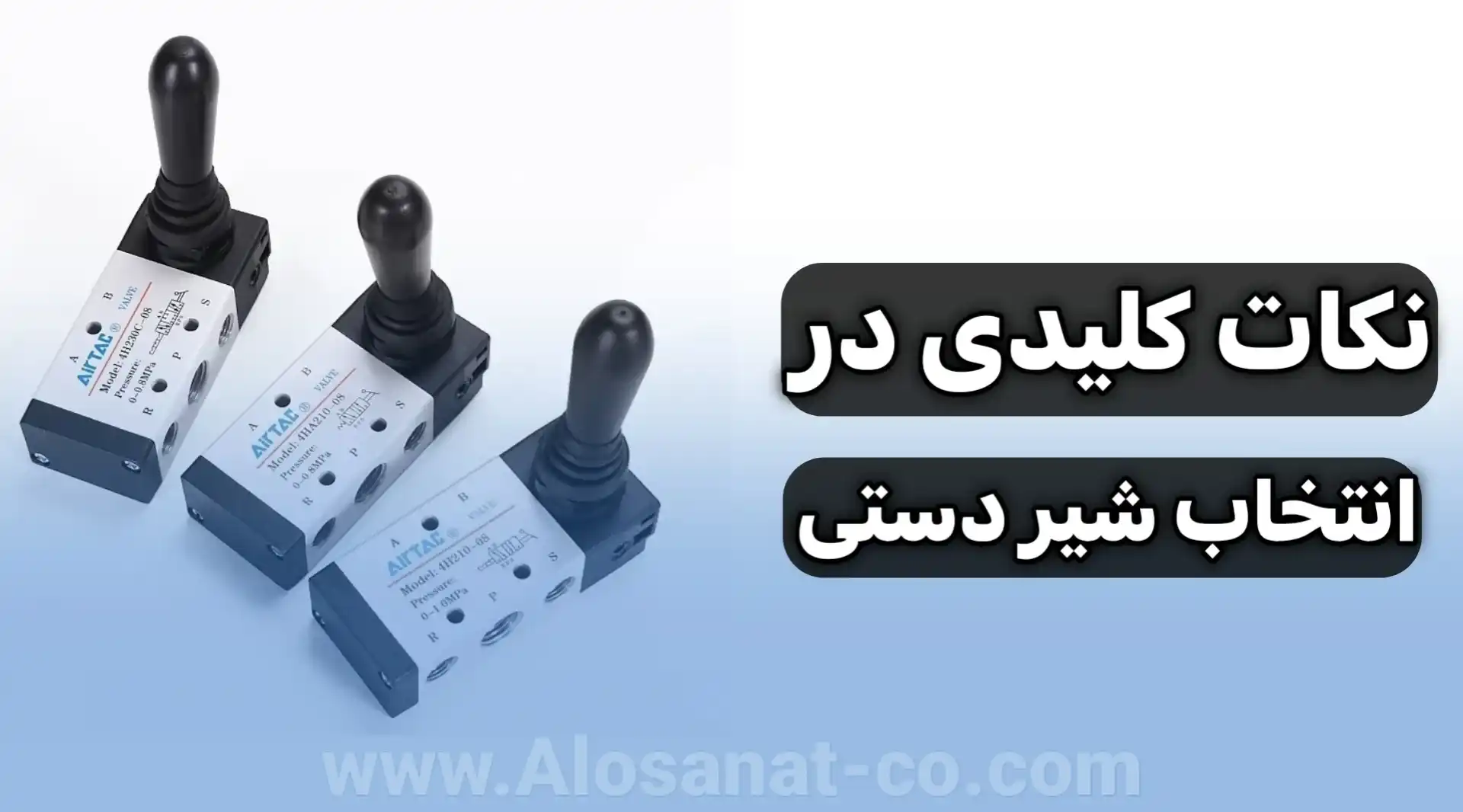

برای انتخاب مناسب‌ترین شیر دستی پنوماتیک باید به چند مشخصه فنی توجه نمود:
شیرهای دستی پنوماتیک در صنایع متنوعی کاربرد دارند که به شرح زیر است:
قیمت شیر دستی پنوماتیک تحت تاثیر عواملی مانند نوع شیر، سایز، جنس بدنه، تولیدکننده و قابلیت‌های فنی قرار دارد. به همین دلیل، هنگام خرید باید علاوه بر قیمت، به کیفیت ساخت و خدمات پس از فروش نیز توجه شود. شیرهای دستی پنوماتیکی که از نمایندگی‌های رسمی تهیه می‌شوند، تضمین‌کننده کیفیت و دوام محصول هستند.
تامین‌کنندگان معتبر شیرهای دستی پنوماتیک گردان، اهرمی و پدالی، محصولاتی با تاییدیه‌های استاندارد ISO9001 ارائه می‌دهند که علاوه بر قیمت رقابتی، دارای عملکرد پایدار و طراحی کاربرپسند می‌باشند، مانند فروشگاه الوصنعت. انتخاب صحیح شیر دستی پنوماتیک متناسب با نیاز، باعث افزایش کارایی سیستم و کاهش هزینه‌های نگهداری می‌شود.
