پوزیشنر (Positioner) یکی از تجهیزات کلیدی در سیستم‌های کنترل فرآیندهای صنعتی به شمار می‌آید که وظیفه تنظیم دقیق موقعیت شیر کنترلی (کنترل ولو) را بر عهده دارد. به زبان ساده، پوزیشنر به انگلیسی “Positioner” تجهیزی است که موقعیت ساقه (Stem) شیر را با سیگنال کنترلی دریافتی مقایسه کرده و با اعمال نیروی مناسب به اکچویتور، آن را در موقعیت دلخواه قرار می‌دهد. این دستگاه باعث می‌شود تا شیر کنترلی بتواند پاسخ دقیق‌تری به فرمان‌های کنترلر بدهد و فرآیند به صورت بهینه و پایدار کنترل شود.
بدون پوزیشنر، امکان کنترل دقیق موقعیت شیر وجود ندارد، زیرا حجم هوای خروجی از کنترلرهای پنوماتیکی معمولاً برای حرکت دادن اکچویتور کافی نیست یا به درستی قابل تنظیم نیست. بنابراین، پوزیشنر ولو به عنوان واسطه‌ای حیاتی بین سیستم کنترل و شیر کنترلی عمل می‌کند.
ساختار و اجزای پوزیشنر
پوزیشنر ولو از چند جزء مهم تشکیل شده است که هر کدام نقش خاصی در عملکرد بهینه دستگاه ایفا می‌کنند:
بادامک (Cam): این قطعه حرکت اکچویتور را به حرکت مکانیکی لازم برای تنظیم موقعیت ساقه تبدیل می‌کند و نقش کلیدی در تبدیل سیگنال ورودی به حرکت فیزیکی دارد.
شیر راهنما (Spool Valve): این شیر به عنوان مسیری برای انتقال سیگنال پنوماتیکی به اکچویتور عمل می‌کند و سیگنال ورودی را تقویت می‌کند.
شیر قدرت (Pilot Valve): فرمان صادر شده از کنترلر را تقویت کرده و فشار لازم برای حرکت اکچویتور را تامین می‌کند.
میله رابط (Interface Rod): این میله ارتباط مکانیکی بین پوزیشنر و ساقه شیر را برقرار می‌کند و موقعیت شیر را به پوزیشنر بازخورد می‌دهد.
دیافراگم و فنر: این قطعات کمک می‌کنند تا اختلاف موقعیت شیر و سیگنال ورودی تشخیص داده شده و برای تنظیم دقیق‌تر کنترل استفاده شود.
فلپر و نازل: اجزایی برای کنترل جریان هوا در سیستم پنوماتیکی که به دقت عملکرد پوزیشنر کمک می‌کنند.
این اجزا در کنار هم باعث می‌شوند پوزیشنر ولو بتواند با دقت بالا موقعیت شیر را تنظیم کرده و پاسخ سریع و قابل اعتماد به سیگنال کنترل بدهد.
نحوه عملکرد پوزیشنر در کنترل دقیق شیر
عملکرد پوزیشنر ولو مبتنی بر دریافت سیگنال ورودی از کنترلر و مقایسه آن با موقعیت فعلی ساقه شیر است. فرآیند کار به شرح زیر است:
دریافت سیگنال ورودی: پوزیشنر سیگنال کنترل را به صورت پنوماتیکی (فشار هوا) یا الکتریکی دریافت می‌کند.
مقایسه موقعیت: با استفاده از میله رابط و سیستم مکانیکی، موقعیت فعلی ساقه شیر با مقدار هدف مشخص شده توسط سیگنال ورودی مقایسه می‌شود.
تنظیم موقعیت: در صورت وجود اختلاف، پوزیشنر مقدار هوای ورودی به اکچویتور را تنظیم می‌کند تا شیر به موقعیت مورد نظر برسد.
بازخورد: موقعیت جدید شیر به پوزیشنر بازخورد داده می‌شود تا در صورت نیاز تنظیمات اصلاحی انجام شود.
این فرآیند باعث می‌شود کنترل ولو با دقتی بسیار بالاتر و سرعت پاسخگویی بهتر عمل کند. همچنین، اثراتی مانند اصطکاک ساقه شیر یا تغییرات فشار فرآیند که می‌توانند باعث خطا در موقعیت شیر شوند، توسط پوزیشنر به حداقل می‌رسند.

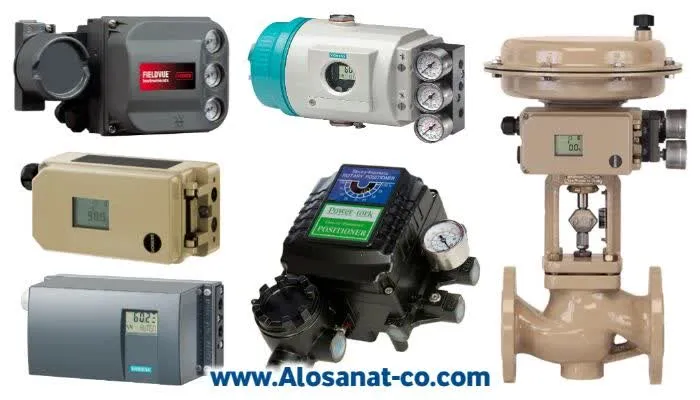

انواع پوزیشنر و کاربردهای آن‌ها
پوزیشنر ولو به طور کلی به چهار دسته اصلی تقسیم می‌شود که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند:
پوزیشنر پنوماتیکی (Pneumatic Positioner):
این نوع پوزیشنرها از فشار هوا به عنوان سیگنال ورودی و منبع انرژی استفاده می‌کنند. معمولاً در صنایع نفت، گاز و پتروشیمی که نیاز به تجهیزات ضد انفجار وجود دارد، کاربرد فراوانی دارند. به دلیل سادگی و قابلیت اطمینان بالا، پوزیشنر پنوماتیکی از قدیمی‌ترین و پرکاربردترین انواع پوزیشنرها است.
پوزیشنر الکتروپنوماتیکی (Electro-Pneumatic Positioner):
این پوزیشنرها سیگنال ورودی الکتریکی (معمولاً 4 تا 20 میلی‌آمپر) را به سیگنال پنوماتیک تبدیل می‌کنند. مزیت این نوع پوزیشنرها در دقت بالاتر و قابلیت یکپارچه شدن با سیستم‌های کنترل دیجیتال است. در سیستم‌های پیشرفته‌تر و اتوماسیون صنعتی کاربرد دارند.
پوزیشنر دیجیتال یا هوشمند (Digital/Smart Positioner):
پوزیشنرهای هوشمند مجهز به ریزپردازنده‌ها و سنسورهای دقیق هستند که علاوه بر کنترل موقعیت شیر، قابلیت نظارت بر عملکرد، تشخیص خطا و ارتباط با سیستم‌های مدیریت فرآیند را دارا می‌باشند. این پوزیشنرها امکان تنظیم و کالیبراسیون دقیق‌تر، کاهش اثرات هیسترزیس و بهبود عمر مفید شیر را فراهم می‌کنند. همچنین، با ارائه داده‌های عملیاتی به صورت آنلاین، به بهینه‌سازی فرآیند کمک می‌کنند.
پوزیشنر الکترونیکی (Electronic Positioner):
این نوع پوزیشنرها به طور کامل مبتنی بر سیگنال‌های الکتریکی کار می‌کنند و معمولاً در سیستم‌های کاملاً دیجیتال و کنترل پیشرفته استفاده می‌شوند. مزیت اصلی آن‌ها دقت بالا و پاسخ سریع است.
مزایای استفاده از پوزیشنر در کنترل ولو
استفاده از پوزیشنر ولو می‌تواند مزایای متعددی در عملکرد سیستم‌های کنترل فرآیند به دنبال داشته باشد، از جمله:
افزایش دقت کنترل: پوزیشنرها باعث می‌شوند موقعیت شیر دقیقاً مطابق با سیگنال کنترل تنظیم شود و خطاهای ناشی از اصطکاک یا تغییرات فشار فرآیند کاهش یابد.
بهبود سرعت پاسخ: با کمک پوزیشنر، زمان پاسخ شیر به سیگنال‌های کنترلی کاهش یافته و فرآیند سریع‌تر به شرایط مطلوب می‌رسد.
کاهش اثر هیسترزیس: هیسترزیس یا تاخیر در حرکت شیر به کمک پوزیشنر کاهش یافته و کنترل پایدارتر می‌شود.
امکان کنترل از راه دور: به ویژه در پوزیشنرهای دیجیتال، می‌توان شیرهای کنترلی را از فاصله دور با دقت بسیار بالا مدیریت کرد.
کاهش اندازه اکچویتور: به دلیل عملکرد بهینه پوزیشنر، می‌توان از اکچویتورهای کوچک‌تر استفاده کرد که منجر به صرفه‌جویی در هزینه و فضا می‌شود.
افزایش عمر مفید شیر: با کاهش اصطکاک و کنترل دقیق‌تر، استهلاک شیر کاهش یافته و عمر مفید تجهیزات افزایش می‌یابد.
تنظیم و کالیبراسیون آسان: خصوصاً در پوزیشنرهای هوشمند، تنظیمات و کالیبراسیون به صورت خودکار یا نیمه‌خودکار انجام می‌شود که زمان و هزینه نگهداری را کاهش می‌دهد.
کاربردهای پوزیشنر کنترل ولو در صنایع مختلف
پوزیشنرهای کنترل ولو در صنایع متعددی کاربرد گسترده دارند که از جمله مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:
صنایع نفت و گاز: در خطوط لوله، پالایشگاه‌ها و تاسیسات تولید نفت و گاز، پوزیشنرها به کنترل دقیق جریان و فشار کمک می‌کنند تا ایمنی و بهره‌وری فرآیند حفظ شود.
صنایع پتروشیمی: کنترل دقیق واکنش‌های شیمیایی و فرآیندهای حساس با استفاده از پوزیشنرهای هوشمند امکان‌پذیر است.
صنایع نیروگاهی: در سیستم‌های بخار، آب و گاز، پوزیشنرها نقش کلیدی در تنظیم جریان و فشار دارند.
صنایع غذایی و دارویی: کنترل دقیق دما، فشار و جریان در فرآیندهای تولید محصولات حساس با پوزیشنرهای دیجیتال انجام می‌شود.
کارخانجات تولید مواد شیمیایی: پوزیشنرها به تضمین کیفیت محصول و بهینه‌سازی مصرف انرژی کمک می‌کنند.
استفاده از پوزیشنر کنترل ولو به ویژه در کاربردهایی که نیاز به دقت بالا و پاسخ سریع دارند، به شدت توصیه می‌شود. به عنوان مثال، در فرآیندهای واکنش‌های سریع یا کنترل دما، پوزیشنر نقش حیاتی در حفظ شرایط مطلوب فرآیند ایفا می‌کند.
قیمت پوزیشنر کنترل ولو و عوامل موثر بر آن
یکی از سوالات متداول در انتخاب و خرید پوزیشنر، موضوع قیمت پوزیشنر کنترل ولو است. قیمت این تجهیزات به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها عبارتند از:
نوع پوزیشنر: پوزیشنرهای پنوماتیکی قیمت پایین‌تری نسبت به پوزیشنرهای دیجیتال و الکتروپنوماتیک دارند. پوزیشنرهای هوشمند به دلیل امکانات پیشرفته و فناوری بالا معمولاً گران‌تر هستند.
اندازه و ظرفیت: پوزیشنرهای مناسب برای شیرهای بزرگ یا اکچویتورهای قوی‌تر معمولاً هزینه بیشتری دارند.
کیفیت ساخت: تجهیزات با کیفیت بالاتر قیمت‌های بالاتری دارند اما دوام و عملکرد بهتری ارائه می‌دهند.
امکانات و قابلیت‌ها: پوزیشنرهای مجهز به قابلیت‌هایی مانند تشخیص خطا، ارتباطات دیجیتال (Fieldbus، HART) و کالیبراسیون خودکار، قیمت بالاتری خواهند داشت.
شرایط محیطی: پوزیشنرهای مقاوم در برابر شرایط سخت محیطی، دماهای بالا یا انفجار، معمولاً قیمت بیشتری دارند.
برای انتخاب بهترین پوزیشنر کنترل ولو از نظر قیمت و کیفیت توصیه می‌شود با کارشناسان فنی الوصنعت مشورت کرده و نیازهای دقیق فرآیند خود را به دقت بررسی نمایید. این کار باعث می‌شود هزینه خرید و نگهداری کاهش یافته و عملکرد بهینه سیستم تضمین شود.
نکات مهم در نصب و نگهداری پوزیشنر ولو
برای بهره‌برداری بهینه از پوزیشنر ولو و افزایش طول عمر آن، رعایت نکات فنی و ایمنی در نصب و نگهداری بسیار اهمیت دارد:
انتخاب محل نصب مناسب: پوزیشنر باید در محلی نصب شود که دسترسی آسان برای تنظیم و نگهداری فراهم باشد و در معرض شرایط محیطی شدید قرار نگیرد.
اتصال صحیح به اکچویتور: اتصال مکانیکی بین پوزیشنر و ساقه شیر باید دقیق و بدون هرگونه لقی باشد تا بازخورد موقعیت به درستی منتقل شود.
تامین هوای تمیز و خشک: در پوزیشنرهای پنوماتیکی، هوای ورودی باید عاری از رطوبت و آلودگی باشد تا از آسیب به قطعات داخلی جلوگیری شود.
کالیبراسیون دوره‌ای: پوزیشنرها باید به صورت دوره‌ای کالیبره شوند تا دقت عملکرد حفظ شود.
رعایت نکات ایمنی: هنگام نصب و راه‌اندازی، استفاده از تجهیزات ایمنی مانند دستکش و عینک ضروری است، به ویژه در محیط‌هایی که احتمال انفجار یا آتش‌سوزی وجود دارد.
بررسی و تعمیر به موقع: هر گونه نشتی هوا، خرابی قطعات مکانیکی یا الکتریکی باید سریعاً برطرف شود تا از اختلال در فرآیند جلوگیری گردد.
رعایت این نکات کمک می‌کند تا پوزیشنر ولو بیشترین بازده و عمر مفید را داشته باشد و عملکرد شیرهای کنترلی همواره بهینه باقی بماند.
