در بسیاری از فرایندهای صنعتی و تولیدی، حرکت دقیق و کنترل‌شده، کلید موفقیت عملکرد بهینه است. جک پنوماتیک یا جک بادی به عنوان یکی از اجزای حیاتی سیستم‌های هوای فشرده این امکان را فراهم میکند تا انواع حرکت‌های خطی و چرخشی با سرعت و دقت بالا انجام شود. از جک چهارمیل پنوماتیک با ساختار ساده و اقتصادی گرفته تا جک‌های پروفیلی DNC با قابلیت نصب سنسور و دوام بالا، هر مدل برای نیازهای خاص طراحی شده است. اگر فضای نصب محدود باشد، جک‌های کامپکت و قلمی گزینه‌های ایده‌آلی محسوب می‌شوند و برای حرکت‌های چرخشی، جک‌های روتاری پنوماتیک انتخاب مناسبی هستند. همچنین جک دو شفت TN با طراحی خاص خود، عملکردی پایدار و بدون انحراف ارائه می‌دهد که در ماشین‌آلات سنگین کاربرد فراوان دارد. در این مقاله، شما را با انواع مختلف جک‌های پنوماتیک، ویژگی‌های فنی و کاربردهای هر کدام آشنا خواهیم کرد تا بتوانید بهترین انتخاب را بر اساس نیازهای صنعتی خود داشته باشید. همچنین نکاتی کلیدی برای نگهداری و افزایش بهره‌وری این تجهیزات مهم را بررسی خواهیم کرد. با ما همراه باشید تا دنیای متنوع و کارآمد جک‌های پنوماتیک را بهتر بشناسید و انتخابی هوشمندانه داشته باشید.

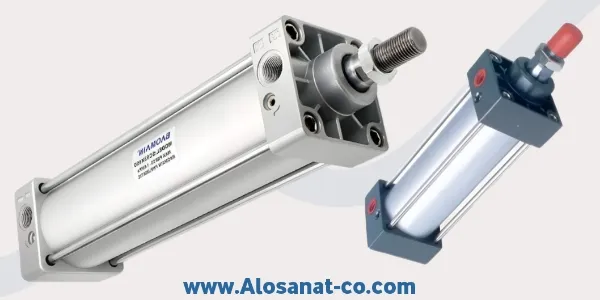

جک چهارمیل پنوماتیک یکی از محبوب‌ترین انواع جک‌های پنوماتیک است که به دلیل ساختار مستحکم و عملکرد دقیق در صنایع مختلف کاربرد فراوانی دارد. این جک‌ها معمولاً بر اساس استانداردهای ISO15552 تولید می‌شوند و از چهار میله فولادی مقاوم برای حفظ استحکام و جلوگیری از انحراف سیلندر بهره می‌برند. به عنوان نمونه، مدل SC 125×100 s یکی از نمونه‌های بارز این نوع جک چهارمیل پنوماتیک است که دارای قطر سیلندر 125 میلی‌متر و کورس 100 میلی‌متر میباشد.
ویژگی‌های فنی مهم این جک شامل فشار کاری بین 1 تا 9 بار، عملکرد دو طرفه، پیستون مگنت‌دار، و شفت ساخته شده از فولاد آلیاژی با پوشش کروم سخت است که مقاومت بالا در برابر خوردگی و سایش را تضمین میکند. دمای کاری این جک در بازه -5 تا 70 درجه سانتی‌گراد است و سیستم ضربه‌گیر قابل تنظیم و پکینگ‌های با کیفیت، عملکرد نرم و قابل اطمینان را فراهم می‌آورند.
از کاربردهای جک چهارمیل پنوماتیک می‌توان به استفاده در صنایع خودروسازی برای عملیات پرس، جابجایی قطعات سنگین و کنترل دقیق نیرو اشاره کرد. همچنین در ماشین‌آلات سنگین و تجهیزات بسته‌بندی، به دلیل دوام بالا و قابلیت تعمیر و تعویض آسان قطعات، این جک‌ها بسیار پرکاربرد هستند.
جک قلمی پنوماتیک به دلیل ابعاد کوچک و طراحی ظریف، برای کاربردهایی که فضای نصب محدود است، بسیار مناسب است. این جک‌ها معمولاً دارای ساختار باریک و طولانی بوده و در خطوط تولید اتوماسیون، صنایع الکترونیک و بسته‌بندی‌های ظریف کاربرد دارند.
از نظر فنی، جک قلمی پنوماتیک دارای عملکرد دو طرفه است و با استفاده از هوای فشرده حرکت میکند. این جک‌ها مصرف هوای کمتری نسبت به جک‌های بزرگ‌تر دارند و شفت آن‌ها از فولاد آلیاژی با پوشش کروم سخت ساخته شده که مقاومت بالایی در برابر سایش ایجاد میکند. سرعت پاسخگویی سریع و حرکت دقیق از دیگر مزایای این جک‌هاست.
کاربردهای این جک شامل پرس‌های کوچک، تنظیم موقعیت قطعات و کنترل نیروهای کم در صنایع بسته‌بندی و خطوط مونتاژ با فضای محدود است. همچنین استفاده از جک قلمی در صنایع الکترونیک به دلیل دقت بالا و قابلیت تکرارپذیری حرکت، کیفیت تولید را افزایش می‌دهد.

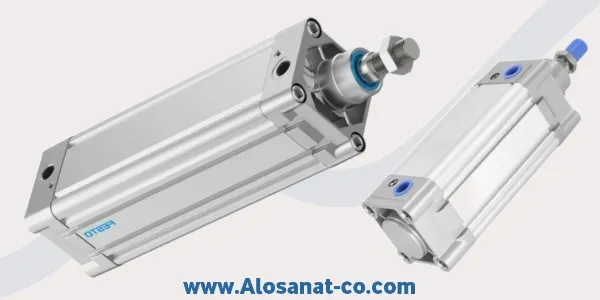

جک DNC پروفیلی یکی از مدل‌های جک پنوماتیک است که بدنه‌ای از پروفیل آلومینیومی اکستروژن یکپارچه دارد. این جک ساختاری مشابه جک چهارمیل پنوماتیک دارد اما با بدنه سبک و مقاوم آلومینیومی که وزن را کاهش و مقاومت در برابر خوردگی را افزایش می‌دهد.
مشخصات فنی جک DNC شامل قطر سیلندر 32 تا 100 میلی‌متر و کورس عملکردی 25 تا 300 میلی‌متر است. این جک‌ها با عملکرد دو طرفه، پیستون مجهز به یاتاقان مرکزی و پکینگ‌های دوطرفه، دوام بالایی دارند و از نشتی هوا جلوگیری میکنند. شفت از فولاد آلیاژی با پوشش کروم سخت ساخته شده و فشار کاری بین 1 تا 9 بار را تحمل میکند. دمای کاری تا 80 تا 100 درجه سانتی‌گراد بدون افت عملکرد امکان‌پذیر است.
ویژگی برجسته این جک وجود گردگیر با طرح ایتالیایی است که از ورود گرد و آلودگی جلوگیری میکند و عمر مفید دستگاه را افزایش می‌دهد. کاربردهای آن در صنایع خودرو، ماشین‌آلات صنعتی و خطوط اتوماسیون به عنوان راهکاری کم وزن و با دوام شناخته میشود.

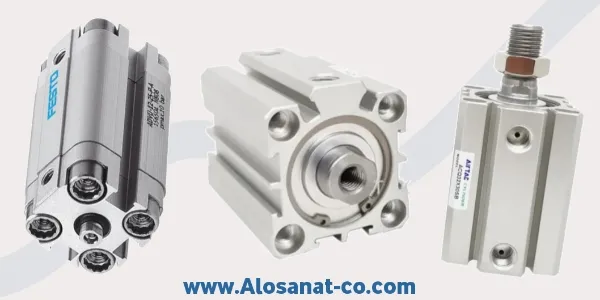

جک کامپکت پنوماتیک به دلیل ابعاد کوچک و طراحی فشرده، برای فضاهای محدود بسیار مناسب است. این جک‌ها معمولاً بر اساس استاندارد ISO 21287 ساخته شده و نسبت به جک‌های استاندارد فضای کمتری اشغال میکنند.
ویژگی‌های فنی این جک‌ها شامل قطر سیلندر 12 تا 32 میلی‌متر، فشار کاری 1 تا 10 بار و سرعت عملیاتی 50 تا 500 میلی‌متر بر ثانیه است. اغلب به صورت دو طرفه و با امکان نصب مستقیم عرضه می‌شوند که نصب و راه‌اندازی را آسان میکند.
نمونه‌ای از این جک‌ها، مدل ایرتک است که در دو نوع SDA و SDAJ عرضه میشود و هر دو عملکرد دوطرفه دارند. ساختار پرچ شده اتصال سیلندر و میله پیستون، فشردگی و استحکام بالا را ایجاد کرده است. پوشش آنودایز سخت بدنه، مقاومت در برابر سایش و خوردگی را افزایش می‌دهد و پکینگ‌های قابل تعویض طول عمر جک را تضمین میکنند.
کاربردهای جک کامپکت پنوماتیک شامل صنایع بسته‌بندی، اتوماسیون کارخانه‌ها، صنایع چوب و ماشین‌سازی و خطوط تولید با محدودیت فضا است. وزن کم، نصب آسان و پاسخ‌دهی سریع از مزایای مهم آن‌هاست.

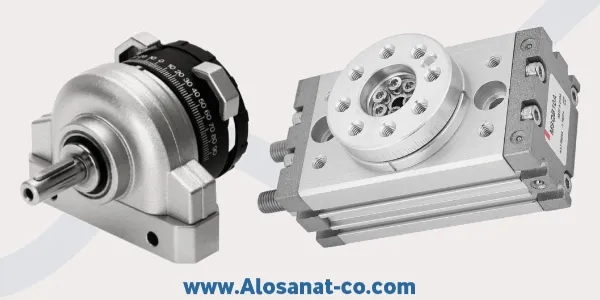

جک چرخشی (روتاری) نوعی جک پنوماتیک است که به جای حرکت خطی، حرکت دورانی ایجاد میکند. این جک‌ها برای کاربردهایی که نیاز به چرخش محور با زاویه مشخص دارند، مانند باز و بسته کردن درب‌ها و چرخاندن قطعات در خطوط تولید و اتوماسیون، طراحی شده‌اند.
ساختار این جک‌ها شامل سیلندر پنوماتیک متصل به مکانیزم چرخشی است که حرکت خطی پیستون را به حرکت دورانی تبدیل میکند. فشار هوای فشرده، پیستون را حرکت می‌دهد و از طریق اهرم یا دنده، این حرکت به چرخش تبدیل میشود. زاویه چرخش معمول بین 90 تا 180 درجه است.
از نظر فنی، این جک‌ها قابلیت تنظیم زاویه چرخش و کنترل دقیق سرعت و موقعیت را دارند. بدنه معمولاً از آلومینیوم یا فولاد ساخته شده و شفت با پوشش مقاوم در برابر سایش عرضه میشود. کاربردهای آن‌ها در صنایع خودروسازی، بسته‌بندی، خطوط مونتاژ و مکانیزم‌های مکانیکی دقیق بسیار گسترده است.
مزیت مهم جک چرخشی پنوماتیک عملکرد ایمن و بدون جرقه است که در محیط‌های حساس مانند صنایع غذایی و دارویی اهمیت دارد. ساختار ساده و قابلیت تعمیر و نگهداری آسان نیز از دیگر ویژگی‌های این جک‌هاست.

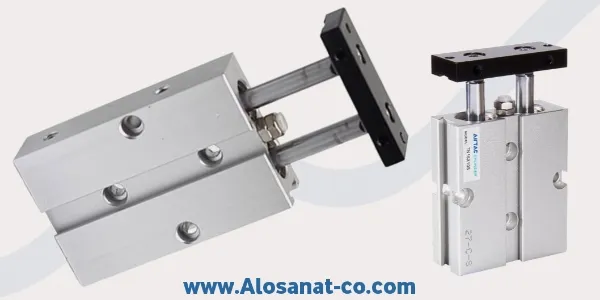

جک دو شفت TN یکی از مدل‌های خاص جک پنوماتیک است که ویژگی اصلی آن داشتن دو شفت موازی است. این طراحی باعث میشود جک دو شفت نیروی بیشتری را تحمل کند و از چرخش ناخواسته جلوگیری به عمل آورد. به عبارت دیگر، جک دو شفت TN برای جابجایی بارهای سنگین و طولانی که نیاز به حرکت کاملاً خطی و بدون انحراف دارند، بسیار مناسب است.
ویژگی‌های فنی جک دو شفت TN شامل قطر سیلندرهای متنوع (۱۰، ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متر)، کورس عملکرد از ۱۰ تا ۱۵۰ میلی‌متر، فشار کاری بین ۱ تا ۹ بار، بدنه ساخته شده از آلومینیوم اکسترود با پوشش آندایز سخت و عملکرد دوطرفه است. شفت‌های این جک از فولاد آلیاژی با پوشش کروم سخت ساخته شده که مقاومت بالایی در برابر خوردگی و سایش دارد.
از مزایای جک دو شفت TN می‌توان به نصب آسان، عمر طولانی، کارکرد پایدار و قابلیت نصب سنسور مغناطیسی اشاره کرد. این جک قابلیت نصب به صورت افقی و عمودی را دارد و به دلیل طراحی خاص، در ماشین‌آلات سنگین و خطوط تولیدی که نیاز به کنترل دقیق حرکت و جلوگیری از چرخش بار دارند، کاربرد گسترده‌ای دارد.
در هنگام خرید جک های پنوماتیک اولین موردی که ذهن شما را درگیر میکند برند جک است و باید اعتراف کنیم که بله مهم ترین قسمت همین جا است. به طور کلی در بازار جک پنوماتیک ایران برندهای متعدد از کشورهای مختلف با قیمت ها و کیفیت های متنوع موجود میباشد و اولین شوکی که به شما وارد میشود همین مورد است. اگر بخواهیم خلاص بگوییم از کیفیت های چینی تا تایوانی تا حتی آلمانی موجود میباشد. اگر به دنبال برندی مطرح و بزرگ با بازار جهانی هستید پیشنهاد ما برند فستو پنوماتیک است چرا که جک پنوماتیک فستو میتواند یک گزینه به اصطلاح عمری برای سیستم هوای فشرده شما باشد اما باید پارامترهایی مانند بودجه خود توجه کنید ولی فراموش نکنید که نباید از میزان نیاز خود غافل شوید، به عنوان مثال در جایی که جک پنوماتیک Festo استفاده میکنند ما نمیتوانیم جایگزین آن از جک های پنوماتیک چینی استفاده کنیم و به طور خلاصه دلایلی مانند فشار کاری و یا حتی شرایط محیطی در عمر و عملکرد جک تاثیرگذار است.
قیمت جک پنوماتیک مورد نظر شما میتواند از طریق سایز و برند جک مشخص شود و همچنین فراموش نکنیم مدل جک هم مهم است. مثلا جک پنوماتیک 50*50 چهارمیل چینی قیمتی بین 500 هزارتومان تا 1 میلیون تومان دارد و کیفیت این جک را بین جک های چینی میتوانیم از نمره 10 به آن 8 دهیم و آن را یک جک پنوماتیک اقتصادی و باکیفیت بدانیم. مدل های زیادی با قیمت های متغیری وجود دارد، مثلا مدل های DNC یا همان جک پنوماتیک میل مخفی قیمت های بالاتری به نسبت جک های چهارمیل دارند و نمیتوان باهم مقایسه کرد، دلیل تفاوت قیمت هم کاربرد و کیفیت میباشد و فاکتورهایی همچون فشار کاری و متریال بکار رفته و جای نصب سنسور جک هم در این اختلاف قیمت دخیل هستند. شما میتوانید برای مشاوره در خصوص انتخاب جک پنوماتیک با شماره 02133942261 در تماس باشید.
به عنوان مثال جک پنوماتیک کامپکت زمانی به کار می آید که شما فضای زیادی برا نصب جک در آن نقطه ندارید و باید از این نوع جک های پنوماتیک استفاده کنید. حال بیایید فکر کنیم اگر نیازمند یک حرکت ریز و دقیق در سیستم پنوماتیکی خود بودیم باید چه کنیم؟ بله درست متوجه شدید، جک پنوماتیک قلمی اینجاست که بتواند به کنترل دقیق عملگر خود به صورت ریزبینانه برسید و به این نوع جک گرد هم میگوید و با طراحی خود به شکل یک مداد یا قلم میباشد و کوچک ترین سایز این جک ها 10*10 است که بسیار سایز کوچیک است که به صورت سفارشی ساخته شده است و در برندهای فستو و SMC ژاپن رایج است، اما مدل چینی ام قابل دستیابی است.
جک پنوماتیک چهارمیل که یکی از جک های پرطرفدار لیست ما هست عمدتا در مصارف کارگاهی و برخی از کارخانجات بزرگ مورد استفاده قرار میگیرد. این جک ها دارای بدنه آلومینیومی مقاومی هستند که در شرایط های صنعتی به خوبی جوابگو هستند و همچنین جزو دسته جک های اقتصادی است. به طور کلی این نوع سیلندر پنوماتیک دارای چهار میله مهارکننده در چهارگوشه جک میباشد و اصطلاحا به این مدل جک چهارگوش هم میگویند و در 90% جک های کد SC معرفی کننده این نوع جک میباشد. جک دیگری که میخواهم به شما معرفی کنم، جک پنوماتیک پروفیلی DNC یا همان میل مخفی است. این جک ها عمدتا در ایران از برند فستو استفاده میشود. در کل جک های پروفیلی به دلیل حرکت بی نقض و دقیق و داشتن شیار برای نصب جک یک گزینه فوق صنعتی در سیستم های بادی است و باید بگوییم دلیل اینکه به این جک میل مخفی میگویند این است که برخلاف مدل های چهارمیل، میل های چهار طرف این جک مخفی و زیر کار است و این سبب قدرت و کنترل حرکت میشود. همچنین کمپانی تایوانی شاکو هم این نوع جک ها را تولید میکند.
بله زمانی که جک پنوماتیک شما بعد از مدتی خراب شود با توجه به بازرسی فنی به شما اعلام میشود که آیا این جک ارزش تعمیر دارد یا خیر و شما میتوانید با تعویض کیت تعمیراتی جک پنوماتیک موردنظر خود آن را تعمیر کنید یا به فروشنده خود برای تعمیر کلی جک مراجعه کنید.
با توجه به متن درخواست کارفرما میتوانید سایز جک را مشخص کنید. عموما سایز جک با میلی متر یا همان mm مشخص میشود که نشان از قطر و کورس جک است.
با توجه به متن درخواست کارفرما میتوانید سایز جک را مشخص کنید. عموما سایز جک با میلی متر یا همان mm مشخص میشود که نشان از قطر و کورس جک است.
جک پنوماتیک از قدرت هوای فشرده تغذیه میکند تا بتواند یک نیروی خطی یا چرخشی تولید کند. با استفاده از جک پنوماتیک ما قادر هستیم تولید خودمان را با سرعت و قدرت بالا در عملگری سیستم خود داشته باشیم. به عنوان مثال ما یک خط تولید کوچیک نوشیدنی طراحی کرده ایم میخواهیم با استفاده از یک جک پنوماتیک کاری کنیم که وقتی بطری ها پر شدند در این حین که سنسور تشخیص داد آن بطری پر است یک جک پنوماتیک کامپکت با فشار 1 PSI که توسط خودمان از طریق یک رگلاتور فشارش را تنظیم کرده ایم، جک بر روی بطری اعمال کند و در نتیجه آن بطری پلمپم شود. این فقط یک مثال ساده و ابتدایی بود جهت اینکه با مفهوم کارکرد جک پنوماتیک آشنا شوید.
طی سال های گذشته با فراگیر شدن سیستم های بادی استفاده ار جک پنوماتیک زیاد شده است. به طوری که از هر 5 کارخانه حداقل 3 کارخانه با این صنعت ارتباط مستقیم دارد. جک پنوماتیک مهم ترین بخش یک سیستم بادی است و با استفاده از عملگری اش میتواند مزایا زیادی را به ارمغان آورد. اگز بخواهیم بگوییم که جک پنوماتیک دقیقا در چه صنایع کاربرد دارد باید اشاره کنیم که در سیستم پنوماتیک ما حداکثر استاندارد 8بار فشار داریم و این یعنی برای کارهای خیلی سنگین پنوماتیک مناسب نیست. صنایع بسته بندی، صنایع کارگاهی کوچک، خودروسازی، کاشی و سرامیک و… کاربردهای متنوع دارد.
در یک حالت تعمیر جک پنوماتیک عقلانی است به صورت که اگر جک شما سایز بزرگ است و برند مطرحی و گران قیمتی دارد شما باید به فکر تعمیر و استفاده مجدد از آن باشید. به این امر اورهال یا تعمیرات جک پنوماتیک میگویند. در این حین شما میتوانید با خرید کیت تعمیراتی جک پنوماتیک خودتان فرآیند تعمیر را آغاز کنید، اما باید در نظر داشته باشید که علم و آگاهی کافی در خصوص تعمیرات این قطعات را داشته باشید، در غیر این صورت شما فقط مشمول هزینه های اضافی خواهید شد.
