در فرآیندهای صنعتی امروز، کنترل دقیق و سریع تجهیزات پنوماتیک اهمیت فراوانی دارد و شیر برقی نامور یکی از کلیدهای اصلی این کنترل به شمار می‌رود. اگر به دنبال خرید یا کسب اطلاعاتی جامع درباره شیر برقی نامور هستید، یا می‌خواهید با نحوه عملکرد این قطعه حیاتی آشنا شوید، این مقاله پاسخگوی نیاز شما خواهد بود. شیر برقی نامور با طراحی خاص و استانداردی که دارد، امکان کنترل هوای فشرده را به بهترین شکل فراهم می‌کند و به سرعت و دقت بالا در باز و بسته شدن شیرهای صنعتی کمک می‌کند. این شیرها در صنایع مختلفی مانند نفت، گاز، پتروشیمی و خطوط تولید، نقش مهمی ایفا می‌کنند و استفاده از آن‌ها باعث افزایش کارایی و کاهش هزینه‌های نگهداری می‌شود. در ادامه، به بررسی ساختار، انواع، نحوه عملکرد و نکات کلیدی انتخاب شیر برقی نامور می‌پردازیم تا دید کاملی نسبت به این محصول کاربردی پیدا کنید و بتوانید بهترین تصمیم را برای سیستم پنوماتیک خود اتخاذ کنید. اگر می‌خواهید با ویژگی‌های فنی و کاربردی شیر برقی نامور بیشتر آشنا شوید، همراه ما باشید.
تعریف و اهمیت شیر برقی نامور در سیستم‌های پنوماتیک
شیر برقی نامور یکی از تجهیزات کلیدی در حوزه اتوماسیون صنعتی است که به طور خاص برای کنترل اکچویتور پنوماتیک طراحی شده است. این شیرها که به نام NAMUR شناخته می‌شوند، به دلیل طراحی استاندارد و قابلیت کوبل شدن آسان با اکچویتورها، در صنایع مختلفی از جمله نفت، گاز، پتروشیمی و کارخانه‌های تولیدی کاربرد فراوانی دارند. ویژگی برجسته شیر برقی نامور، امکان کنترل دقیق هوای فشرده با استفاده از جریان الکتریکی است که منجر به باز و بسته شدن سریع و مطمئن شیرهای صنعتی می‌شود.
کلمه «نامور» به چه معناست و اهمیت استاندارد NAMUR در شیر برقی
اصطلاح «نامور» از عبارت آلمانی NormenArbeitsgemeinschaft Fur Mess-Und Regelteknik der chemischen Industrie گرفته شده و به معنای «کار گروه استاندارد برای تکنولوژی اندازه‌گیری، کنترل و اتوماسیون در صنایع شیمیایی» است. این استاندارد به منظور یکسان‌سازی ابعاد، پورت‌ها و نحوه نصب شیرهای برقی پنوماتیک طراحی شده است تا امکان تعویض و نصب سریع تجهیزات را فراهم کند. استاندارد NAMUR تضمین می‌کند که شیرهای برقی با اکچویتورهای پنوماتیک سازگاری کامل داشته باشند و عملکرد بهینه و بدون نقصی ارائه دهند.
ساختار و اجزای شیر برقی نامور
شیر برقی نامور از چندین بخش اصلی تشکیل شده که هر کدام نقشی کلیدی در عملکرد شیر ایفا می‌کنند. این اجزا عبارتند از:
- بوبین: بخش الکترومغناطیسی شیر که انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کند و باز و بسته شدن شیر را کنترل می‌کند.
- مهره نگه‌دارنده بوبین: قطعه‌ای که بوبین را در جای خود محکم نگه می‌دارد.
- آرماتور (آرمیچر): قسمت متحرک شیر که توسط بوبین به حرکت در می‌آید و اسپول را جابجا می‌کند.
- پلانجر: قطعه‌ای که به آرماتور متصل است و حرکت مستقیم به اسپول را منتقل می‌کند.
- بخش فرمان یا کنترل‌کننده اسپول: قسمت هدایت‌کننده اسپول که به کمک نیروی بوبین و فنر، موقعیت اسپول را تنظیم می‌کند.
- اسپول: هسته اصلی شیر که مسیر عبور هوا را باز یا بسته می‌کند.
- بلوک شیر برقی نامور: بدنه اصلی که پورت‌های ورودی و خروجی هوا را نگهداری می‌کند و متناسب با استاندارد NAMUR طراحی شده است.
- فنر: برای بازگرداندن اسپول به حالت اولیه در نبود جریان برق.
- کفشک (کاور زیرین) و گارد دستی: حفاظت و امکان کنترل دستی شیر در مواقع اضطراری.
ترکیب این قطعات با دقت بالا و طراحی خاص، امکان عملکرد سریع و مطمئن شیر برقی نامور را فراهم می‌آورد.

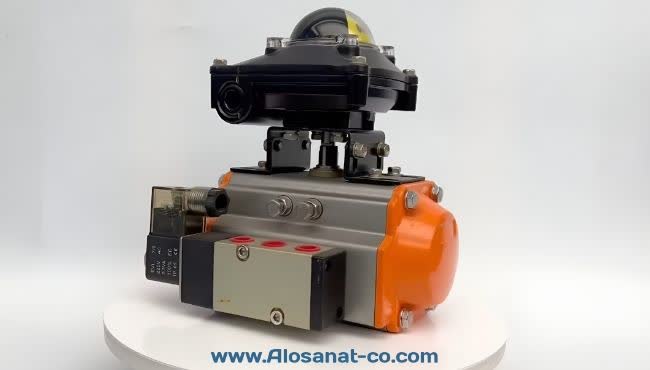

انواع شیر برقی نامور و تفاوت‌های عملکردی آن‌ها
شیر برقی نامور در انواع مختلفی ارائه می‌شود که هر کدام متناسب با نیازهای خاص سیستم‌های پنوماتیک طراحی شده‌اند. مهم‌ترین انواع این شیرها عبارتند از:
- شیر برقی پنوماتیک 5/2 نامور: دارای پنج پورت و دو حالت عملکرد است که برای کنترل اکچویتورهای دو حالته کاربرد دارد.
- شیر برقی پنوماتیک 5/2 دوبل نامور: نسخه‌ای با قابلیت عملکرد دوگانه و افزایش دقت در کنترل.
- شیر برقی پنوماتیک 3/2 (پلیت خور) نامور: دارای سه پورت و دو حالت، مناسب برای کنترل اکچویتورهای تک حالته یا سیلندرهای ساده.
هر یک از این انواع به گونه‌ای طراحی شده‌اند که با توجه به نوع اکچویتور و کاربرد صنعتی، بهترین عملکرد را ارائه دهند.
نحوه عملکرد شیر برقی نامور در کنترل اکچویتور
عملکرد شیر برقی نامور بر پایه تغییر مسیر هوای فشرده به پورت‌های مختلف اکچویتور استوار است. در حالت عادی (نرمال کلوز)، شیر برقی نامور هوای ورودی را به پورت اکچویتوری هدایت می‌کند که شیر پروانه‌ای یا دیگر شیرهای صنعتی را در وضعیت بسته نگه می‌دارد. با اعمال جریان الکتریکی به بوبین، موقعیت اسپول تغییر می‌کند و مسیر هوا به پورت دیگری هدایت می‌شود که باعث باز شدن شیر پروانه‌ای می‌گردد.
برای مثال، در یک سیستم کنترل شیر پروانه‌ای، وقتی شیر برقی نامور برق‌دار می‌شود، هوای فشرده پشت پیستون اکچویتور به سرعت تغییر جهت داده و باعث حرکت پیستون و در نتیجه باز شدن شیر می‌شود. این تغییرات با سرعت بالا و دقت زیاد انجام می‌گیرد که برای عملکرد بهینه خط تولید یا سیستم‌های ایمنی حیاتی است.
تأثیر اندازه شیر برقی نامور بر عملکرد و سرعت عمل
ابعاد و اندازه تنه شیر برقی نامور نقش مهمی در ظرفیت دبی و سرعت عملکرد آن دارند. هرچه تنه شیر بزرگ‌تر باشد، حجم هوای عبوری افزایش می‌یابد و به تبع آن سرعت باز و بسته شدن اکچویتور بیشتر خواهد شد. این ویژگی برای سیستم‌هایی که نیاز به پاسخ‌دهی سریع دارند، بسیار حیاتی است.
به طور خاص، افزایش دبی باعث می‌شود هوای فشرده سریع‌تر به پشت پیستون اکچویتور برسد و فضای مورد نیاز برای حرکت پیستون به سرعت پر شود. این امر به افزایش سرعت چرخش شفت شیر صنعتی و باز شدن آن کمک می‌کند. بنابراین انتخاب صحیح اندازه شیر برقی نامور متناسب با نیاز سیستم، از اهمیت بالایی برخوردار است.
کاربردهای شیر برقی نامور در صنایع مختلف
شیر برقی نامور به دلیل قابلیت اطمینان بالا و طراحی استاندارد، در صنایع متعددی کاربرد دارد که شامل موارد زیر می‌شود:
- صنایع نفت و گاز: کنترل شیرهای پروانه‌ای و اکچویتورهای پنوماتیک در خطوط لوله و پالایشگاه‌ها.
- صنایع پتروشیمی: مدیریت دقیق فرآیندهای شیمیایی و کنترل جریان سیالات.
- صنایع غذایی و دارویی: اتوماسیون خطوط تولید با رعایت استانداردهای بهداشتی.
- کارخانجات تولیدی: کنترل فرآیندهای پنوماتیک در ماشین‌آلات و خطوط بسته‌بندی.
در این صنایع، شرکت «الوصنعت» به عنوان یکی از تامین‌کنندگان معتبر شیر برقی نامور، محصولات با کیفیت و استاندارد را ارائه می‌دهد که مورد استقبال بسیاری از مهندسان و تکنسین‌ها قرار گرفته است.

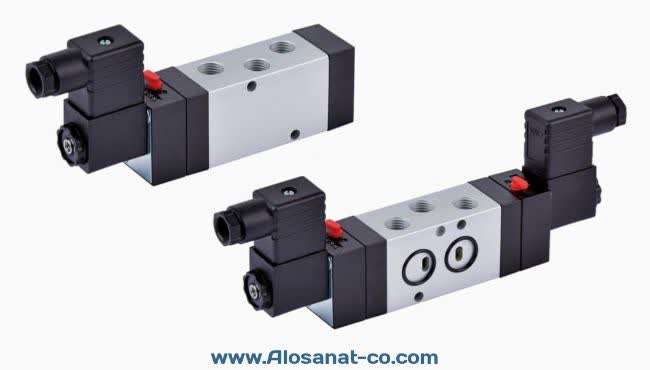

نکات مهم در خرید و انتخاب شیر برقی نامور
برای انتخاب یک شیر برقی نامور مناسب، باید به چند پارامتر کلیدی توجه کرد تا کارایی و دوام سیستم تضمین شود:
- ولتاژ کاری و نوع برق: شیرهای نامور در انواع ولتاژهای 12، 24 و 220 ولت و با منبع تغذیه AC یا DC عرضه می‌شوند. تطابق این ولتاژ با منبع تغذیه سیستم اهمیت فراوانی دارد.
- فشار کاری: باید شیر برقی نامور انتخاب شود که قادر به تحمل فشار کاری سیستم باشد تا از نشتی یا آسیب دیدگی جلوگیری شود.
- اندازه دهانه شیر: دهانه باید با قطر لوله و اتصالات سیستم هماهنگ باشد تا افت فشار و کاهش راندمان رخ ندهد.
- مواد سازنده: با توجه به نوع سیال عبوری (گاز، مایع، مواد خورنده و …) و شرایط محیطی (دما، رطوبت، خوردگی) باید جنس بدنه و آب‌بند شیر برقی نامور انتخاب شود.
- دمای کاری: میزان دمای قابل تحمل شیر باید با شرایط محیطی و دمای سیال مطابقت داشته باشد.
- سرعت پاسخگویی: بسته به کاربرد، سرعت باز و بسته شدن شیر برقی نامور باید مورد توجه قرار گیرد.
با رعایت این نکات، انتخاب شیر برقی نامور بهینه و کارآمد خواهد بود.
مزایای استفاده از شیر برقی نامور در سیستم‌های پنوماتیک
شیر برقی نامور علاوه بر تطابق با استانداردهای صنعتی، مزایای متعددی ارائه می‌دهد که عبارتند از:
- نصب آسان: طراحی کتابی شکل و استاندارد NAMUR امکان نصب سریع و تعویض آسان را فراهم می‌کند.
- عملکرد دقیق و سریع: کنترل هوای فشرده با دقت بالا و سرعت عمل مناسب.
- دوام و پایداری: ساختاری مقاوم در برابر فشار و شرایط سخت محیطی.
- کاهش هزینه‌های نگهداری: با توجه به کیفیت ساخت و سهولت تعویض قطعات، هزینه‌های تعمیر و نگهداری کاهش می‌یابد.
- سازگاری بالا: قابلیت استفاده در انواع اکچویتورهای پنوماتیک و تجهیزات جانبی.
این ویژگی‌ها باعث شده تا شیر برقی نامور به انتخاب اصلی در پروژه‌های اتوماسیون صنعتی تبدیل شود.
نقش الوصنعت در تامین شیر برقی نامور با کیفیت
شرکت «الوصنعت» به عنوان یکی از تامین‌کنندگان معتبر تجهیزات پنوماتیک، مجموعه‌ای گسترده از شیرهای برقی نامور را با کیفیت بالا و مطابق با استانداردهای جهانی به بازار عرضه می‌کند. این شرکت با ارائه مشاوره تخصصی در انتخاب شیرهای مناسب و خدمات پس از فروش، نقش مهمی در ارتقاء کیفیت سیستم‌های پنوماتیک در کشور دارد. همکاری الوصنعت با تولیدکنندگان معتبر جهانی، تضمین‌کننده دسترسی مشتریان به محصولات با دوام و عملکرد قابل اعتماد است.
جمع‌بندی فنی و کاربردی درباره شیر برقی نامور
در مجموع، شیر برقی نامور با طراحی استاندارد و ساختاری دقیق، یکی از حیاتی‌ترین اجزای کنترل در سیستم‌های پنوماتیک صنعتی محسوب می‌شود. این شیرها با کنترل دقیق مسیر هوای فشرده و قابلیت نصب مستقیم روی اکچویتورها، عملکرد سریع و مطمئنی را در فرآیندهای صنعتی ارائه می‌دهند. انتخاب صحیح نوع، اندازه و مشخصات فنی شیر برقی نامور، تضمین‌کننده عملکرد بهینه و افزایش طول عمر تجهیزات در صنایع مختلف است. به کمک تامین‌کنندگان معتبر مانند الوصنعت، دسترسی به شیرهای برقی با کیفیت و استاندارد NAMUR به سهولت امکان‌پذیر شده است.
جمع‌بندی نهایی: کلید موفقیت در کنترل پنوماتیک با شیر برقی نامور
شیر برقی نامور با بهره‌گیری از طراحی استاندارد و عملکرد دقیق، به عنوان ستون فقرات سیستم‌های پنوماتیک در صنایع مختلف شناخته می‌شود. این تجهیز حیاتی، با فراهم آوردن کنترل سریع و مطمئن هوای فشرده، نه‌تنها کارایی فرآیندهای صنعتی را بهبود می‌بخشد، بلکه نقش مهمی در کاهش هزینه‌های نگهداری و افزایش طول عمر تجهیزات ایفا می‌کند. انتخاب هوشمندانه این شیرها، متناسب با نیازهای فنی و شرایط عملیاتی هر سیستم، زمینه‌ساز دستیابی به عملکرد بهینه و پایدار خواهد بود. بهره‌مندی از محصولات استاندارد و با کیفیت، به ویژه از تامین‌کنندگانی معتبر مانند الوصنعت، گامی موثر در تضمین موفقیت پروژه‌های اتوماسیون صنعتی است که در نهایت به افزایش بهره‌وری و ارتقاء سطح فناوری صنایع مختلف منجر می‌شود.
